紅油線路板,紅色電路板,pcb紅油板

發布時間：2022年04月22日　　瀏覽量：次

板材：FR-4-S1000
板厚：1.6mm
層數：雙面板
尺寸：62.3＊62.3mm
最小孔徑：0.226mm
線寬/間矩：0.32＊0.283mm
銅箔厚度：1/1OZ
表面處理：鍍金工藝
阻焊/字符：紅油白字

Tags：紅油電路板,紅油pcb板,紅油線路板

產品符合:

產品細節圖

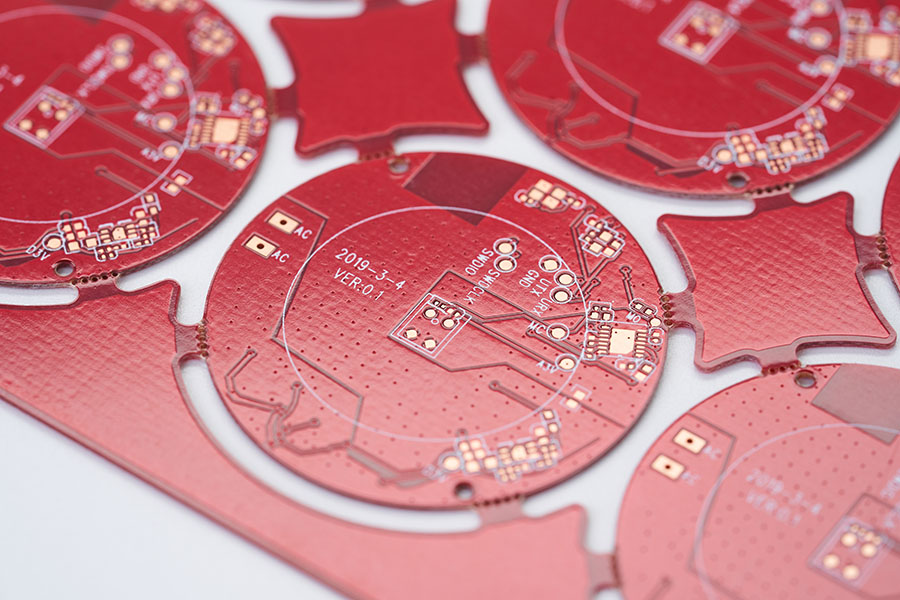

pcb紅油板

｛紅油電路板-產品細節圖1｝

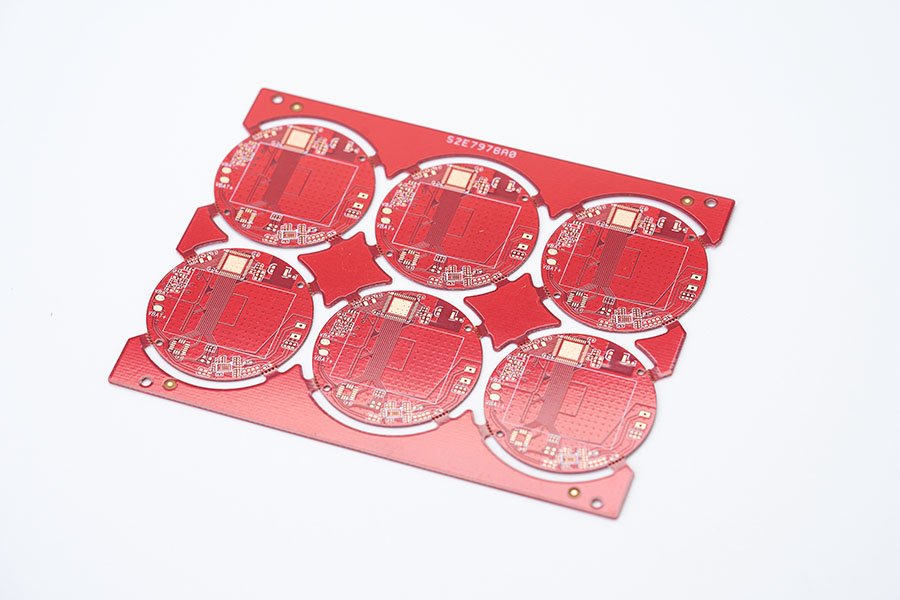

紅油pcb電路板

｛紅油線路板-產品細節圖2｝

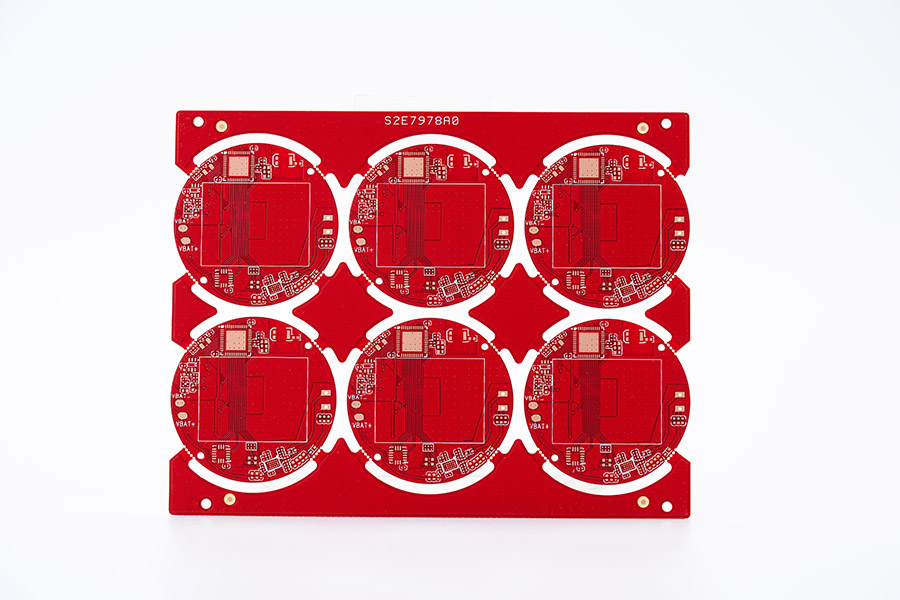

紅油板

｛紅油pcb-產品細節圖3｝

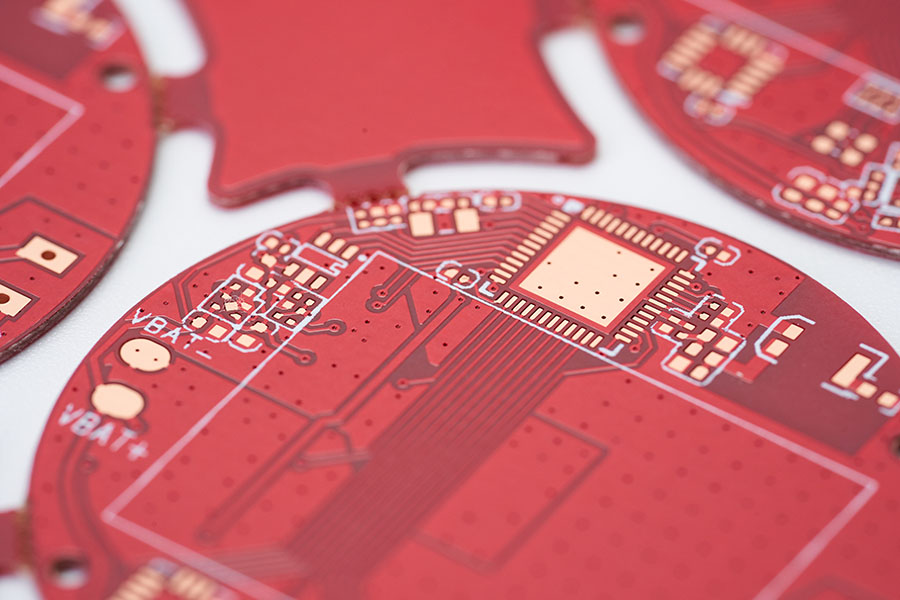

pcb紅油線路板

｛紅色電路板-產品圖｝

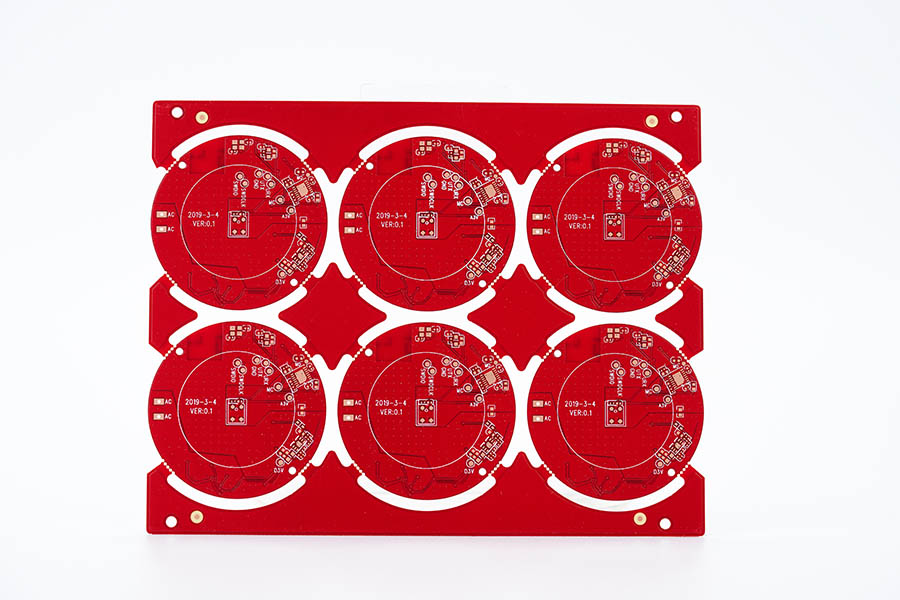

pcb紅油電路板

｛紅色線路板-產品圖｝

紅油電路板指PCB表面阻焊層為紅色油墨僅此而已,并沒有其它任何特殊含義,這款紅油線路板最小孔徑0.226mm,最小線寬間矩0.32*0.283mm,尺寸62.3*62.3mm,銅皮距板邊0.5mm (20mi),成型尺寸公差范圍:V割對位精度+0.2mm ( +8mil),電鍍硬金2-50uinch。

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開 路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
